■ PM-0016-N/PM-0016-P安裝尺寸（單位：mm）
尺寸.png)
■ PM-0032-N/PM-0032-N-1/PM-0032-N-2安裝尺寸（單位：mm）
尺寸.png)
■ PM-0016-N/PM-0032-N
字輸出電氣1.png)
輸出電路只支持NPN（漏型）輸出，公共端（COM）接入到電壓0V。
■ PM-0016-P
■ PM-0032-N-1
字輸出電氣2.png)
PM-0032-N-1數字量輸出模塊必須匹配線纜DX210-LS-0032-N-1-1000及端子臺MTB011使用。PM-0032-N-1數字量32點輸出模塊暫時只支持NPN（漏型）輸出。
■ PM-0032-N-2
字輸出電氣3.png)
PM-0032-N-2數字量輸出模塊必須匹配線纜DX210-LS-0032-N-2-1000及端子臺MTB011使用。PM-0032-N-2數字量32點輸出模塊暫時只支持NPN（漏型）輸出。

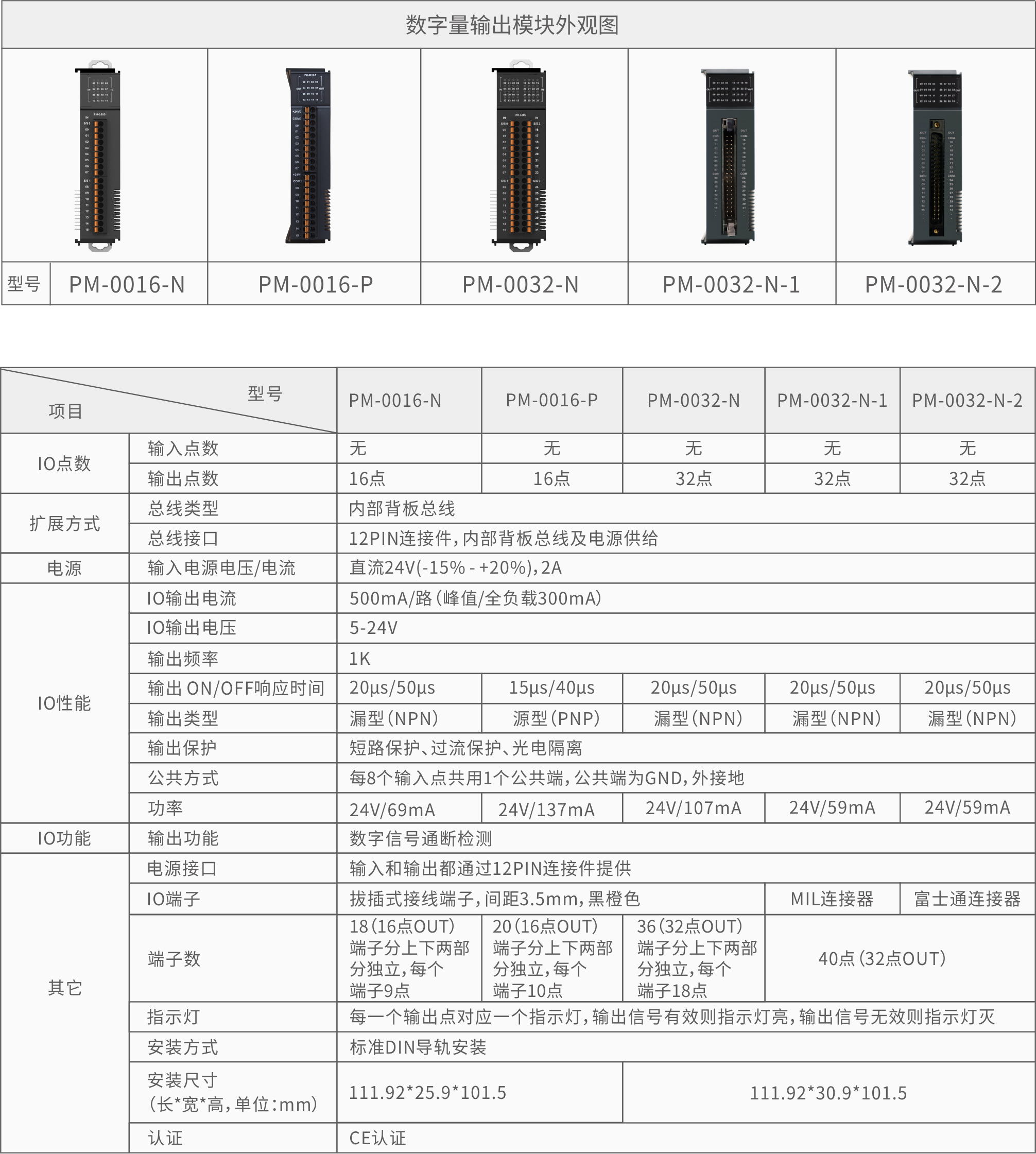

? R2系列模塊必須配合耦合器R2EC使用
參數.png)
? PM-0032-N-1數字量輸出模塊必須匹配線纜DX210-LS-0032-N-1-1000及端子臺MTB011使用
|
PM-0032-N-1模塊標準配置表 |
|||
|
名稱 |
型號 |
數量 |
備注 |
|
32點數字量輸出模塊(MIL接頭) |
PM-0032-N-1 |
1 |
模塊 |
|
線纜 |
DX210-LS-0032-N-1-1000 |
1 |
線纜 |
|
端子臺 |
MTB011 |
1 |
端子臺（帶燈） |
? PM-0032-N-2數字量輸出模塊必須匹配線纜DX210-LS-0032-N-2-1000及端子臺MTB011使用
|
PM-0032-N-2模塊標準配置表 |
|||
|
名稱 |
型號 |
數量 |
備注 |
|
32點數字量輸出模塊(富士通接頭) |
PM-0032-N-2 |
1 |
模塊 |
|
線纜 |
DX210-LS-0032-N-2-1000 |
1 |
線纜 |
|
端子臺 |
MTB011 |
1 |
端子臺（帶燈） |
注意： PM-0032-N-1及PM-0032-N-2數字量32點輸出模塊暫時只支持NPN（漏型）輸出。
