■ 一般規格
|
步距角 |
1.8° |
|
步距角精度 |
±0.09°（空載、整步） |
|
編碼器精度 |
1000線 |
|
溫升 |
MAX 85K |
|
使用環境 |
溫度：-10~+50℃；濕度：85% MAX |
|
絕緣等級 |
B |
|
絕緣電阻 |
MIN 100 MΩ，500 V DC |
|
耐電壓 |
500 VAC，1 min |
|
徑向跳動 |
0.025 mm MAX (負載5N） |
|
軸向跳動 |
0.075 mm MAX (負載10N） |
|
徑向最大負載 |
30N（距離法蘭面10mm處） |
|
軸向最大負載 |
電機自重 |
■ 技術規格
|
機身長L mm |
型號 |
靜力矩 |
額定電流 |
電阻/相 |
電感/相 |
轉子慣量 |
重量 |
|
N.m |
A |
Ω |
mH |
g.cm2 |
Kg |
||
|
93 |
42CME04X-BZ |
0.4 |
2 |
1.1 |
2.0 |
54 |
0.56 |
|
101 |
42CME06X-BZ |
0.6 |
2 |
1.35 |
2.9 |
77 |
0.66 |
|
113 |
42CME08X-BZ |
0.8 |
2 |
1.8 |
3.7 |
110 |
0.76 |
|

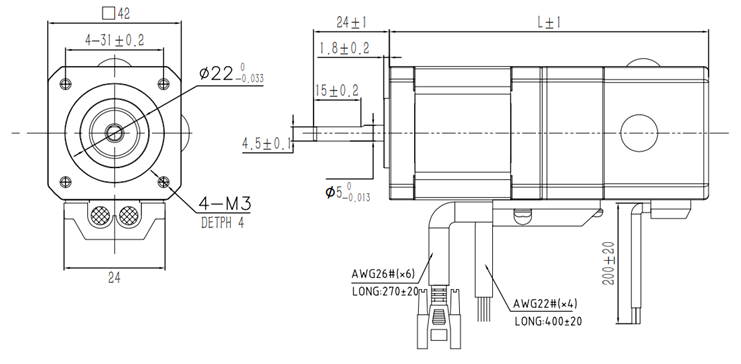

型號 |
機身長（mm） |
|
42CME04X-BZ |
93 |
|
42CME06X-BZ |
101 |
|
42CME08X-BZ |
113 |
CL42 H2-506
